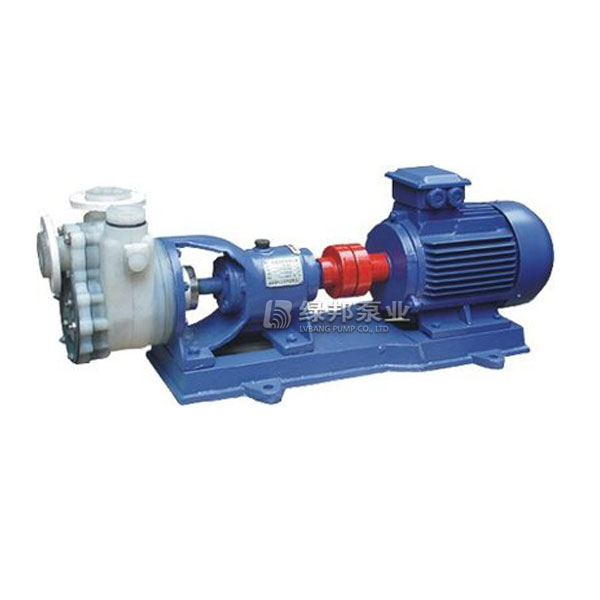

FZB型氟塑料自吸泵
產品簡介：
FZB型氟塑料合金自吸泵是按國際標準并結合非金屬泵的工藝設計制造。FZB型氟塑料合金自吸泵泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，F(xiàn)ZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

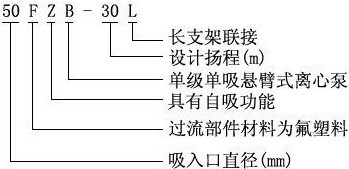

型號意義：
產品特點：
FZB型氟塑料自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
技術參數：
流量：1.5～60m3/h；
揚程：15～50m；
轉速：2900r/min；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。
產品用途：
FZB型氟塑料自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。
FZB型氟塑料自吸泵人性化的設計原理、卓越的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。
結構圖：
|
|
1 |
前蓋 |
F46/HT200 |
|
2 |
連接法蘭 |
F46/HT200 |
|
|
3 |
泵體 |
F46/HT200 |
|
|
4 |
葉輪 |
氟塑料合金 |
|
|
5 |
泵蓋 |
氟塑料合金、HT200 |
|
|
6 |
機械密封 |
四氟乙烯-氧化鋁、碳化硅、硬質合金 |
性能參數：
|
型號 |
流量 |
揚程 |
口徑 |
電機功率 |
自吸高度 |
轉速 |
|
|
25FZB-20 |
1.5 |
23 |
25 |
25 |
1.5 |
3 |
2900 |
|
3.6 |
20 |
||||||
|
4.5 |
17 |
||||||
|
40FZB-20 |
5 |
22 |
40 |
40 |
3 |
3 |
2900 |
|
8 |
20 |
||||||
|
10 |
17 |
||||||
|
40FZB-30 |
5 |
33 |
40 |
40 |
3 |
3 |
2900 |
|
8 |
30 |
||||||
|
10 |
25 |
||||||
|
50FZB-20 |
8 |
25 |
50 |
50 |
3 |
3 |
2900 |
|
12 |
20 |
||||||
|
15 |
17 |
||||||
|
50FZB-30 |
8 |
33 |
50 |
50 |
3 |
3 |
2900 |
|
12 |
30 |
||||||
|
15 |
25 |
||||||
|
50FZB-45L |
8 |
48.5 |
50 |
32 |
7.5 |
3 |
2900 |
|
12 |
45 |
||||||
|
15 |
40 |
||||||
|
65FZB-20L |
20 |
23 |
65 |
50 |
4 |
3.5 |
2900 |
|
25 |
20 |
||||||
|
30 |
17 |
||||||
|
65FZB-30L |
20 |
33 |
65 |
50 |
7.5 |
3.5 |
2900 |
|
25 |
30 |
||||||
|
30 |
25 |
||||||
|
65FZB-40L |
20 |
42 |
65 |
50 |
11 |
3.5 |
2900 |
|
25 |
40 |
||||||
|
30 |
30 |
||||||
|
65FZB-45L |
20 |
47 |
65 |
50 |
11 |
3.5 |
2900 |
|
25 |
45 |
||||||
|
30 |
40 |
||||||
|
65FZB-50L |
20 |
52 |
65 |
50 |
15 |
3.5 |
2900 |
|
25 |
50 |
||||||
|
30 |
45 |
||||||
|
80FZB-20L |
30 |
23 |
80 |
65 |
5.5 |
4 |
2900 |
|
40 |
20 |
||||||
|
50 |
15 |
||||||
|
80FZB-30L |
40 |
33 |
80 |
65 |
11 |
4 |
2900 |
|
50 |
30 |
||||||
|
60 |
25 |
||||||
|
80FZB-45L |
40 |
48.5 |
80 |
65 |
15 |
4 |
2900 |
|
50 |
45 |
||||||
|
60 |
40 |
||||||
|
注：FZB型氟塑料自吸泵若規格型號超出此范圍，我廠可根據用戶要求予以調整 |
|||||||

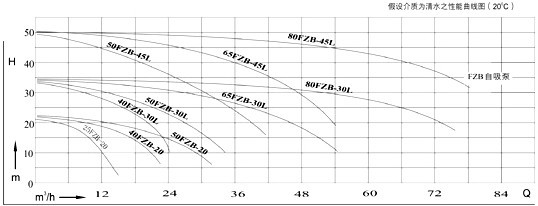

性能曲線圖：

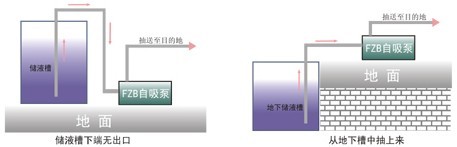

安裝示意圖：

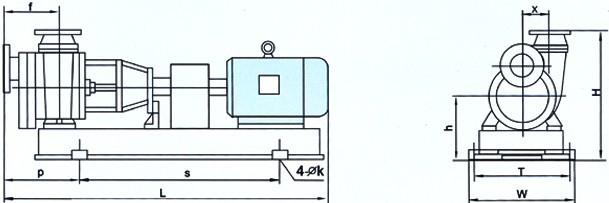

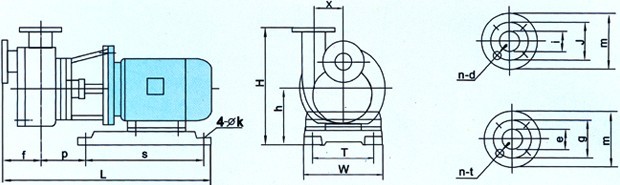

安裝尺寸圖：
|
系列 |
型號 |
外型及安裝尺寸 |
進口法蘭尺寸 |
出口法蘭尺寸 |
|||||||||||||||
|
L |
S |
P |
f |
W |
T |
H |
h |
x |
k |
i |
j |
m |
n-d |
e |
g |
n |
4-t |
||
|
短支架 |
32FZB-15 |
450 |
100 |
160 |
80 |
180 |
140 |
230 |
90 |
55 |
10 |
32 |
90 |
120 |
4-11 |
32 |
90 |
120 |
4-11 |
|
40FZB-20 |
590 |
310 |
160 |
110 |
220 |
170 |
305 |
140 |
65 |
12 |
40 |
100 |
130 |
4-13 |
40 |
100 |
130 |
4-13 |
|
|
40FZB-30 |
590 |
310 |
160 |
110 |
220 |
170 |
305 |
140 |
80 |
12 |
40 |
100 |
130 |
4-13 |
40 |
100 |
130 |
4-13 |
|
|
50FZB-20 |
590 |
310 |
160 |
110 |
220 |
170 |
305 |
140 |
65 |
12 |
50 |
100 |
130 |
4-13 |
50 |
100 |
130 |
4-13 |
|
|
50FZB-30 |
590 |
310 |
160 |
110 |
220 |
170 |
305 |
140 |
80 |
12 |
50 |
100 |
130 |
4-13 |
50 |
100 |
130 |
4-13 |
|
|
系列 |
型號 |
外型及安裝尺寸 |
進口法蘭尺寸 |
出口法蘭尺寸 |
|||||||||||||||
|
L |
S |
P |
f |
W |
T |
H |
h |
x |
k |
i |
j |
m |
n-d |
e |
g |
n |
n-t |
||
|
長支架 |
65FZB-20L |
1100 |
600 |
250 |
180 |
390 |
350 |
440 |
212 |
80 |
20 |
65 |
145 |
185 |
4-18 |
50 |
125 |
165 |
4-18 |
|
65FZB-30L |
1200 |
660 |
300 |
200 |
450 |
400 |
480 |
232 |
100 |
24 |
65 |
145 |
185 |
4-18 |
50 |
125 |
165 |
4-48 |
|
|
80FZB-20L |
1200 |
660 |
300 |
200 |
450 |
400 |
480 |
232 |
100 |
24 |
80 |
160 |
200 |
8-18 |
65 |
145 |
185 |
4-18 |
|
|
80FZB-30L |
1240 |
740 |
330 |
210 |
500 |
450 |
520 |
260 |
110 |
24 |
80 |
160 |
200 |
8-18 |
65 |
145 |
185 |
4-18 |
|
使用注意事項：
安裝
1.泵經長途運輸?shù)竭_(dá)使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，泵進口應設濾網，防止大塊雜質進入泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響泵的自吸性能。
操作使用注意事項
1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防泵內工作液升溫，損壞泵機。
3.第一次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。
4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
