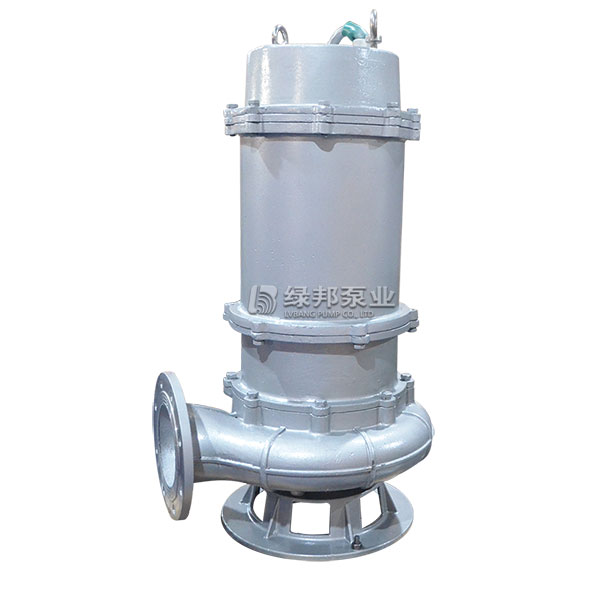

產品概述：

WQP不銹鋼潛水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，不銹鋼潛水泵也可用于抽送清水及帶腐蝕性介質。采用獨特結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。WQ型潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

編號方法：

40WQP15-30-2.2

40-排出口徑
QW（WQP）-潛水式無堵塞排污泵
P-不銹鋼（P）、防爆（B）
15-流量（m3/h）
30-揚程
2.2-配用功率（KW）

結構說明：

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品， 電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。電機定子8：采用B級或F級絕緣。漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以佳效率運行。

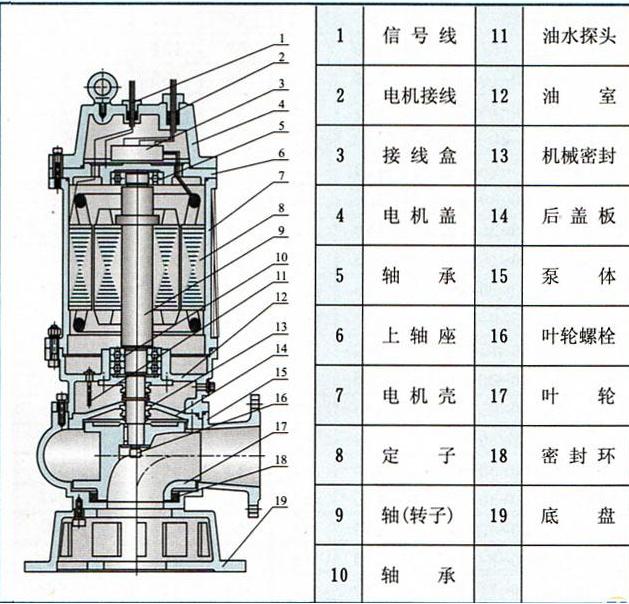

結構圖：

產品特點：

① 采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。

② 機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。

③ 整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

④不銹鋼潛水泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。

⑤ 可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。

⑥不銹鋼潛水泵的浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。

⑦ 可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。

⑧ WQP型不銹鋼潛水泵能夠在全揚程范圍內使用，而保證電機不會過載。

⑨潛水泵有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。

性能參數：

型號(Type)	口徑	流量(m3/h)	揚程	轉速(r/min)	功率(Kw)
25-8-22-1.1	25	8	22	2825	1.1
32-12-15-1.1	32	12	15	2825	1.1
40-15-15-1.5	40	15	15	2840	1.5
40-15-30-2.2	40	15	30	2840	2.2
50-20-7-0.75	50	20	7	1390	0.75
50-10-10-0.75	50	10	10	1390	0.75
50-20-15-1.5	50	20	15	2840	1.5
50-15-25-2.2	50	15	25	2840	2.2
50-18-30-3	50	18	30	2880	3
50-25-32-5.5	50	25	32	2900	5.5
50-20-40-7.5	50	20	40	2900	7.5
65-25-15-2.2	65	25	15	2840	2.2
65-37-13-3	65	37	13	2880	3
65-25-30-4	65	25	30	2890	4
60-30-40-7.5	65	30	40	2900	7.5
65-35-50-11	65	35	50	2930	11
65-35-60-15	65	35	60	2930	15
80-40-7-2.2	80	40	7	1420	2.2
80-43-13-3	80	43	13	2880	3
80-40-15-4	80	40	15	2890	4
80-65-25-7.5	80	65	25	2900	7.5
100-80-10-4	100	80	10	1440	4
100-110-10-5.5	100	110	10	1440	5.5
100-100-15-7.5	100	100	15	1440	7.5
100-85-20-7.5	100	85	20	1440	7.5
100-100-25-11	100	100	25	1460	11
100-100-30-15	100	100	30	1460	15
100-100-35-18.5	100	100	35	1470	18.5
125-130-15-11	125	130	15	1460	11
125-130-20-15	125	130	20	1460	15
150-145-9-7.35	150	145	9	1440	7.35
150-180-15-15	150	180	15	1460	15
150-180-20-18.5	150	180	20	1470	18.5
150-180-25-22	150	180	25	1470	22
150-130-30-22	150	130	30	1470	22
150-180-30-30	150	180	30	1470	30
150-200-30-37	150	200	30	1480	37
200-300-7-11	200	300	7	970	11
200-250-11-15	200	250	11	970	15
200-400-10-22	200	400	10	1470	22
200-400-13-30	200	400	13	1470	30
200-250-15-18.5	200	250	15	1470	18.5
200-300-15-22	200	300	15	1470	22
200-350-22-30	200	250	22	1470	30
200-350-25-37	200	350	25	1480	37
200-400-30-45	200	400	30	1480	45
200-350-40-75	200	350	40	980	75
250-600-9-30	250	600	9	980	30
250-600-12-37	250	600	12	1480	37
250-600-15-45	250	600	15	1480	45
250-600-20-55	250	600	20	1480	55
250-600-25-75	250	600	25	1480	75
250-800-12-45	250	800	12	1480	45
300-500-15-45	300	500	15	980	45
300-800-15-55	300	800	15	980
300-600-20-55	300	600	20	680	55
300-800-20-75	300	800	20	980	75
300-950-20-90	300	950	20	980	90
300-1000-25-110	300	1000	25	980	110
350-1100-10-55	350	1100	10	980	55
350-1500-15-90	350	1500	15	980	90
350-1200-18-90	350	1200	18	980	90
350-1100-28-132	350	1100	28	740	132
350-1000-36-160	350	1000	36	740	160
400-1500-10-75	400	1500	10	980	75
400-2000-15-132	400	2000	15	740	132
400-1700-22-160	400	1700	22	740	160
400-1500-26-160	400	1500	26	740	160
400-1700-30-200	400	1700	30	740	200
400-1800-32-250	400	1800	32	740	250
400-1760-7.5-55	400	1760	7.5	540	55
