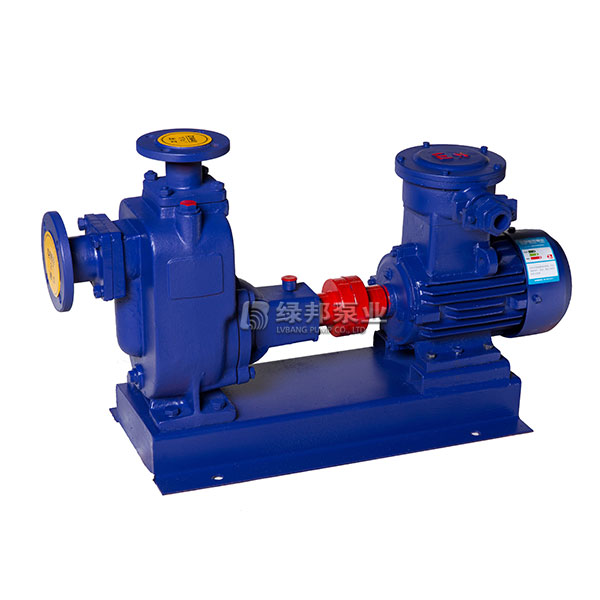

ZW型自吸無堵塞排污泵
ZW型自吸無堵塞排污泵產品概述：
ZW自吸式無堵塞排污泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象 一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體，可廣泛 適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等 化工介質理想的雜質泵.ZW自吸式無堵塞排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點。

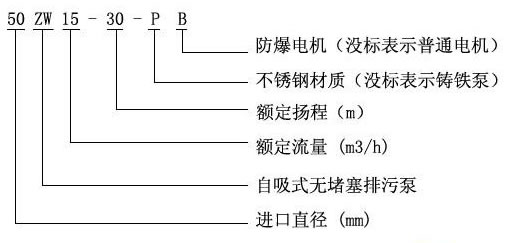

ZW型自吸無堵塞排污泵型號意義:

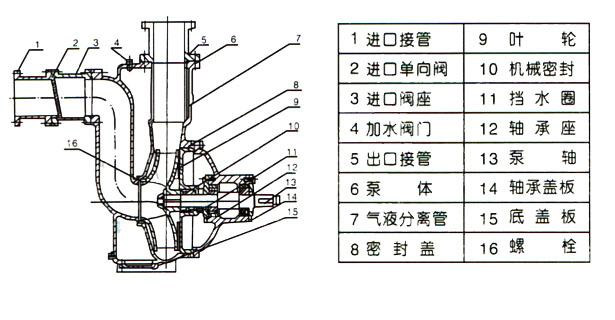

ZW型自吸無堵塞排污泵結構簡圖：
ZW型自吸無堵塞排污泵使用范圍:
ZW自吸式無堵塞排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點，具有廣闊的應用市場和發展前景。1環境溫度≤45℃，介質溫度≤60℃。2.介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。3.通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的5倍。4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米
故障原因及解決方法：
|
自吸式無堵塞排污泵故障現象 |
自吸式無堵塞排污泵故障原因分析 |
自吸式無堵塞排污泵故障排除方法 |
|
自吸式無堵塞排污泵不出水 |
泵體內未加儲液或儲液不足 |
加足 |
|
吸入管路漏氣 |
消除管路漏氣現象 |
|
|
電壓過低 |
調整電壓 |
|
|
吸程過高或吸入管路太長 |
降低吸程或縮短管路 |
|
|
機械密封泄漏過大 |
修理或更換 |
|
|
自吸式無堵塞排污泵出水不足 |
因使用不當，葉輪流道或吸入管路被堵塞 |
消除堵塞物 |
|
葉輪磨損嚴重 |
更換葉輪 |
|
|
功率不足轉速太低 |
調整至額定轉速 |
|
|
自吸無堵塞排污泵噪音、振動過大 |
底腳不穩 |
加固 |
|
軸承磨損嚴重 |
更換軸承 |
|
|
泵與電機主軸不同軸 |
調整同軸度 |
|
|
自吸無堵塞排污泵軸承溫度過高 |
潤滑脂變質或干燥 |
更換潤滑脂 |
|
軸承損壞 |
更換 |
|
|
自吸無堵塞排污泵泄漏 |
聯接螺栓松動 |
固緊 |
|
密封件磨損 |
更換 |
1、自吸式無堵塞排污泵安裝前檢查基礎是否水平？
2、檢查各部件在運輸中有否被損壞？
3、自吸無堵塞排污泵本身不允許作為管路支承？
4、自吸無堵塞排污泵與管路應保持良好的密封。檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動？如有松動應固緊。
◆用手轉動聯軸器是否有卡帶或異聲等現象？
◆打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
◆接上電源試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）
◆開機工作，觀察否運行是否正常？若有異�，F(xiàn)象，應找出原因，加以排除。
性能參數表：
|
型號
|
流量Q
(m3/h) |
揚程
(m) |
電機功率
(KW) |
轉速
(r/min) |
|
25ZW8-15
|
8
|
15
|
1.5
|
2900
|
|
32ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
32ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
40ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
40ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
40ZW15-30
|
15
|
30
|
3
|
2900
|
|
50ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
50ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
50ZW15-30
|
15
|
30
|
3
|
2900
|
|
65ZW30-18
|
30
|
18
|
4
|
1450
|
|
65ZW20-30
|
20
|
30
|
5.5
|
2900
|
|
65ZW15-30
|
15
|
30
|
3
|
2900
|
|
65ZW20-14
|
20
|
14
|
2.2
|
2900
|
|
65ZW25-40
|
25
|
40
|
7.5
|
2900
|
|
65ZW30-50
|
30
|
50
|
11
|
2900
|
|
80ZW40-16
|
40
|
16
|
4
|
1450
|
|
80ZW40-50
|
40
|
50
|
18.5
|
2900
|
|
80ZW65-25
|
65
|
25
|
7.5
|
2900
|
|
80ZW80-35
|
80
|
35
|
15
|
2900
|
|
80ZW50-60
|
50
|
60
|
22
|
2900
|
|
100ZW100-15
|
100
|
15
|
7.5
|
1450
|
|
100ZW80-20
|
80
|
20
|
7.5
|
1450
|
|
100ZW100-20
|
100
|
20
|
11
|
1450
|
|
100ZW100-30
|
100
|
30
|
22
|
2900
|
|
100ZW80-60
|
80
|
60
|
37
|
2900
|
|
100ZW80-80
|
80
|
80
|
45
|
2900
|
|
125ZW120-20
|
120
|
20
|
15
|
1450
|
|
125ZW200-15
|
200
|
15
|
15
|
1450
|
|
150ZW200-15
|
200
|
15
|
15
|
1450
|
|
150ZW250-25
|
250
|
25
|
45
|
2900
|
|
200ZW280-14
|
280
|
14
|
22
|
1450
|
|
200ZW300-18
|
300
|
18
|
37
|
1450
|
|
200ZW280-28
|
280
|
28
|
55
|
1450
|
|
250ZW420-20
|
420
|
20
|
55
|
1450
|
|
300ZW800-14
|
800
|
14
|
55
|
1450
|
訂貨須知:
一、①自吸排污泵產品名稱與型號②自吸無堵塞排污泵口徑③自吸排污泵揚程④自吸排污泵電機功率（KW）⑥自吸排污泵轉速（r/min）⑦自吸無堵塞排污泵電壓〔V〕⑧自吸排污泵吸程⑨自吸排污泵是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定我公司的自吸無堵塞排污泵產品型號。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們弘凌泵閥的技術專家為您審核把關。
