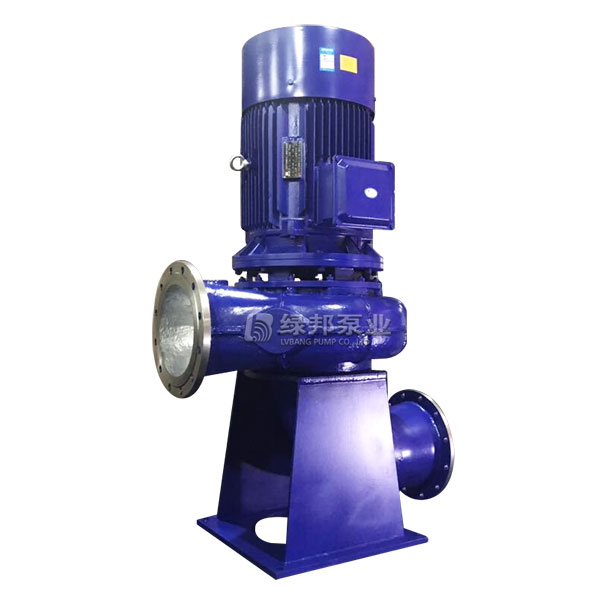

LW立式無阻塞排污泵

LW立式無阻塞排污泵是通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。

說明書在線閱讀排污泵實物圖產品安裝圖紙

下一個產品：QWP型不銹鋼防爆潛水排污泵

上一個產品：WQX系列污水污物潛水排污泵

LW立式無阻塞排污泵產品概述:

LW立式無阻塞排污泵產品特點:

1.　通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2.　設計合理，配套電機合理，效率高，節能效果顯著。
3.　機械密封采用單道密封，材質為硬度耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可以使用安全連續運行8000小時以上。
4.　泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5.　水力性能先進，整機效率高，運轉噪音低。
6.　在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7.　泵與電機為一體機構，故安裝時無需校正。

LW立式無阻塞排污泵結構說明:

序號	部件名稱	序號	部件名稱
1	底座	5	電機
2	泵體	6	主軸
3	葉輪	7	機械密封
4	油室	8	葉輪螺母

LW立式排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。

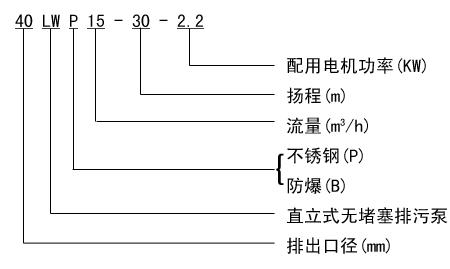

LW立式無阻塞排污泵型號及意義:

LW立式無阻塞排污泵型號及意義

LW立式無阻塞排污泵性能參數:

型　　號	口　徑 mm	流　量 m3/h	揚　程 m	功　率 kw	轉　速 r/min	效　率 %
25LW8-22-1.1	25	8	22	1.1	2825	38.5
32LW12-15-1.1	32	12	15	1.1	2825	40
40LW15-15-1.5	40	15	15	1.5	2840	45.1
40LW15-30-2.2	40	15	30	2.2	2840	48
50LW20-7-0.75	50	20	7	0.75	1390	54
50LW10-10-0.75	50	10	10	0.75	1390	56
50LW20-15-1.5	50	20	15	1.5	2840	55
50LW15-25-2.2	50	15	25	2.2	2840	56
50LW18-30-3	50	18	30	3	2880	58
50LW25-32-5.5	50	25	32	5.5	2900	53
50LW20-40-7.5	50	20	40	7.5	2900	55
65LW25-15-2.2	65	25	15	2.2	2840	52
65LW37-13-3	65	37	13	3	2880	55
65LW25-30-4	65	25	30	4	2890	58
65LW30-40-7.5	65	30	40	7.5	2900	56
65LW35-50-11	65	35	50	11	2930	60
65LW35-60-15	65	35	60	15	2930	63
80LW40-7-2.2	80	40	7	2.2	1420	52
80LW43-13-3	80	43	13	3	2880	50
80LW40-15-4	80	40	15	4	2890	57
80LW65-25-7.5	80	65	25	7.5	2900	56
100LW80-10-4	100	80	10	4	1440	62
100LW110-10-5.5	100	110	10	5.5	1440	66
100LW100-15-7.5	100	100	15	7.5	1440	67
100LW85-20-7.5	100	85	20	7.5	1440	68
100LW100-25-11	100	100	25	11	1460	65
100LW100-30-15	100	100	30	15	1460	66
100LW100-35-18.5	100	100	35	18.5	1470	65
125LW130-15-11	125	130	15	11	1460	62
120LW130-20-15	125	130	20	15	1460	63
150LW145-9-7.5	150	145	9	7.5	1440	63
150LW180-15-15	150	180	15	15	1460	65
150LW180-20-18.5	150	180	20	18.5	1470	75
150LW180-25-22	150	180	25	22	1470	76
150LW130-30-22	150	130	30	22	1470	75
150LW180-30-30	150	180	30	30	1470	73
150LW200-30-37	150	200	30	37	1480	70
200LW300-7-11	200	300	7	11	970	73
200LW250-11-15	200	250	11	15	970	74
200LW400-10-22	200	400	10	22	1470	76
200LW400-13-30	200	400	13	30	1470	73
200LW250-15-18.5	200	250	15	18.5	1470	72
200LW300-15-22	200	300	15	22	1470	73
200LW250-22-30	200	250	22	30	1470	71
200LW350-25-37	200	350	25	37	1980	75
200LW400-30-55	200	400	30	55	1480	70
250LW600-9-30	250	600	9	30	980	74
250LW600-12-37	250	600	12	37	1480	78
250LW600-15-45	250	600	15	45	1480	75
250LW600-20-55	250	600	20	55	1480	73
250LW600-25-75	250	600	25	75	1480	73
300LW800-12-45	300	800	12	45	980	76
300LW500-15-45	300	500	15	45	980	70
300LW800-15-55	300	800	15	55	980	73
300LW600-20-55	300	600	20	55	980	75
300LW800-20-75	300	800	20	75	980	78
300LW950-20-90	300	950	20	90	980	80
300LW1000-25-110	300	1000	25	110	980	82
350LW1100-10-55	350	1100	10	55	980	84.5
350LW1500-15-90	350	1500	15	90	980	82.5
350LW1200-18-90	350	1200	18	90	980	83.1
350LW1100-28-132	350	1100	28	132	740	83.2
350LW1000-36-160	350	1000	36	160	740	78.5
400LW1500-10-75	400	1500	10	75	980	82.1
400LW2000-15-132	400	2000	15	132	740	85.5
400LW1700-22-160	400	1700	22	160	740	82.1
400LW1500-26-160	400	1500	26	160	740	83.5
400LW1700-30-200	400	1700	30	200	740	83.5
400LW1800-32-250	400	1800	32	250	740	82.1
500LW2500-10-110	500	2500	10	110	740	82
500LW2600-15-160	500	2600	15	160	740	83
500LW2400-22-220	500	2400	22	220	740	84
500LW2600-24-250	500	2600	24	250	740	82
