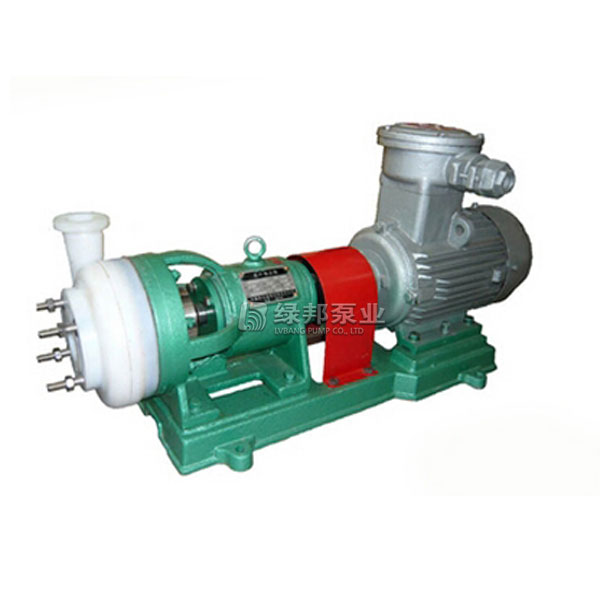

FSB型氟塑料合金離心泵

FSB型氟塑料合金離心泵具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質.

說明書在線閱讀化工泵實物圖產品安裝圖紙

下一個產品：FB型不銹鋼耐腐蝕泵

上一個產品：SL型耐腐蝕玻璃鋼管道泵

產品概述：

氟塑料合金是當今世界優秀的耐腐蝕材料,我單位選用該材料生產的FSB、FSB-D系列氟塑料離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質，因而廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業 。

產品特點：

FSB型氟塑料合金離心泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。

1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

型號意義：

例如：50FSB-30DL

50-吸入口直徑

FS-與介質接觸部件材料為氟塑料

B-單級單吸懸臂式離心泵

30-揚程

D-短支架聯接式

L-軸連式（帶底板）

性能參數表

型號	流量(m3/h)	揚程	進出口徑		功率	轉速（r/min）
25FSB-10	1.5	10	25	20	1.5	2900
25FSB-18	3.6	18	25	20	2.2	2900
40FSB-15	5	15	40	32	3	2900
40FSB-20	10	20	40	32	4	2900
40FSB-30	10	30	40	32	4	2900
40FSB-40	10	40	40	32	5.5	2900
40FSB-50	10	50	40	32	7.5	2900
50FSB-20	15	20	50	40	4	2900
50FSB-25	15	25	50	40	4	2900
50FSB-30	15	30	50	40	4	2900
50FSB-40	15	40	50	32	5.5-7.5	2900
50FSB-50	15	50	50	32	7.5-11	2900
50FSB-63	15	63	50	32	11	2900
65FSB-32	29	32	65	50	5.5	2900
65FSB-40	29	40	65	40	11	2900
65FSB-50	29	50	65	40	15	2900
65FSB-64	29	64	65	50	15-18.5	2900
80FSB-20	50	20	80	65	5.5	2900
80FSB-30	50	30	80	65	7.5	2900
80FSB-34	50	34	80	65	11	2900
80FSB-40	50	40	80	50	11-15	2900
80FSB-50	50	50	80	50	15-18.5	2900
80FSB-55	50	55	80	50	15-18.5	2900
80FSB-80	50	80	80	50	30-37	2900
100FSB-32	100	32	100	80	18.5-22	2900
100FSB-40	100	40	100	80	18.5-22	2900
100FSB-50	100	50	100	65	22-30	2900
